隨著時代的進步，建筑和室內裝修朝著集成、裝配式方向發展；成都市暖儂儂科技有限公司從德國引進低壓電熱膜，配套自己研發的控制電源，與國內大型家具企業合作，適時推出36V裝配式墻暖系列： 電視墻采暖、背景墻采暖、智能墻變采暖。該系列采暖是將低壓電熱膜植入護墻板內部，成功實現采暖單元模塊化，現場裝配式施工，施工流程更簡單、更便捷；我們用暖儂儂電視墻采暖體驗間來加以介紹：

一、德國原產低壓電熱膜植入墻板

▲ 表1：電熱膜基本參數表

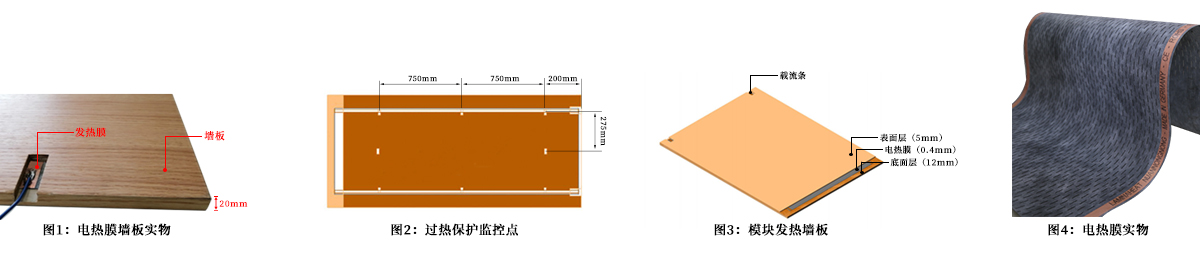

   制作低壓電熱膜模塊墻板，其表層和底層材料必須選用防火等級B1或A級以上材質，底層開長方形凹槽內置超溫保護裝置（圖2），每個模塊在電熱膜載流銅帶處開長方形U形槽，方便焊接引線（圖3）。

制作電視墻體驗間4張電熱膜集成模塊墻板數據

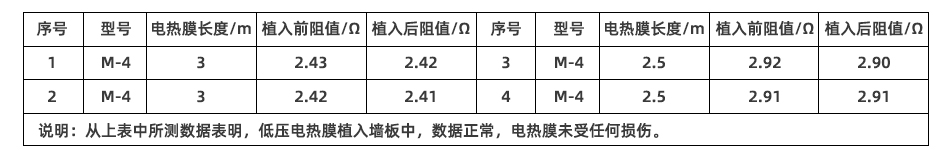

▲ 表2：電熱膜植入墻板電阻前后對比表

  二、控制電源選用恒牛分體式2400VA電源適配器

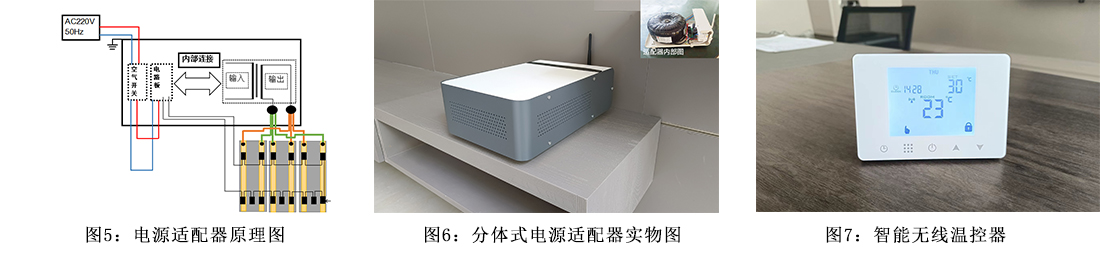

   暖儂儂公司專為36Ⅴ電采暖研制兩類適配器；分體式和＂一拖N＂集成式兩種，這里選用分體式2400VA電源適配器（圖6），它具有多重安全保護功能：變壓器超溫斷電、發熱體多點過熱保護斷電、線路短路斷電、浪涌抑制等。該適配器可選用環形變壓器或Q型變壓器，其中Q型變壓器為國家專利產品，可大幅度抑制電網諧波干擾引起的變壓器發響。

  三、無線溫控器

   暖儂儂公司專為36V電采暖研發多種型號溫控產品，控制方式分為有線和無線兩種，這里選用智能無線溫控器（圖7），它采用無線射頻技術控制適配器電源通斷、控制面板與接收器的IP地址鎖定，有效防止溫控器控制面板與接收器之間的失碼、錯碼及無線溫控器之間相互干擾等問題；可與WIFI連接,實現手機APP遠程操控。

  四、設計與施工

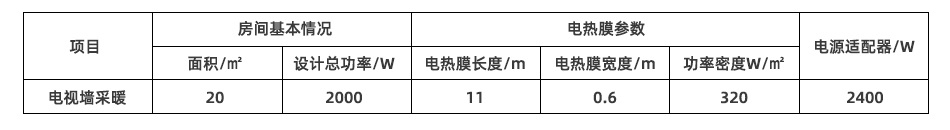

▲ 表3:基本參數一覽表

1.前期準備工作

 a:按上表3基本參數制作規劃圖、施工圖、效果圖；

 b:墻面平整處理；

 c:施工材料材料、工具入場前期準備。

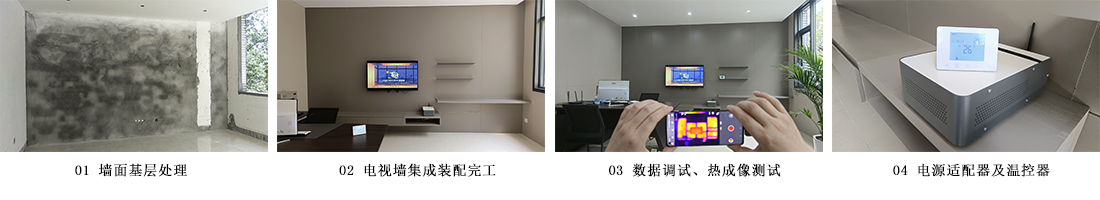

2.現場施工

 a:將所有發熱模塊墻板用50cm導線焊接引出，并連接背部超溫保護裝置，導線引出。

 b:按照施工圖扣裝墻板，與此同時進行電路連接，電源引出線和過熱保護裝置引線均連至適配器。

3.數據測試與比對

 a:用數字萬用表測試所有發熱單元的電阻值，并與規劃圖進行比對。

 b:通電測試（初級電壓、電流；次級電壓、電流），并與規劃圖比對

 c:通電15分鐘以上用紅外成像儀檢測發熱體是否正常。

4.二次維護

 a:按照《暖儂儂施工規范》要求發熱體通電150-480小時之間，需上門進行二次維護。

 b:二次維護要求將電源適配器內所有固定螺栓再次擰緊，確保接觸緊密。

 c:通電測試（初級電壓、電流；次級電壓、電流），并與第一次通電數據進行比對。

 d:用第一次測試的數據制作標簽，并粘貼在電源適配器底部。

   結論：低壓電熱膜集成模塊墻板裝配式墻暖由三大系統構成：發熱體為低壓電熱膜集成墻板，控制電源為分體式電源適配器，溫度控制為 有線/無線溫控器。電熱膜德國原裝進口，由短絲碳纖維制作，經歷1000多天苛嚴環境下壽命測試，數據表明壽命30年以上；使用低壓隔離供電電源，從源頭上解決了用電安全；遠紅外熱輻射采暖，克服了傳統采暖的諸多痛點和難點。

   低壓電熱膜集成模塊墻板裝配式墻暖已開發出；電視墻采暖、背景墻采暖、智能墻變采暖，實現了發熱體集成模塊化，裝配式施工，必將成為今后室內采暖的發展趨勢之一。
